Арбитраж
Еще одной новой особенностью является арбитраж. В целом, арбитраж означает торговлю между рынками с различными ценами. Арбитражные операции обеспечивают связь между различными рынками и, в конечном счете, могут способствовать созданию единого рынка с единой ценой. В отрасли СПГ компании (главным образом, международные нефтяные компании) сегодня владеют комплексом СПГ, состоящим из ряда заводов по сжижению, танкеров и терминалов. За счет арбитражных сделок международные нефтяные компании стремятся оптимизировать свою прибыль от активов СПГ за счет коммерциализации их гибкости.
Соединенное Королевство и США представляют собой два дерегулированных, конкурентных рынка, где цены устанавливаются на спотовых и фьючерсных торговых площадках. Иногда цены Хенри-Хаба на Нью-йоркской товарной бирже (NYMEX) для рынка США и цены Национальной точки балансирования (NBP) на Международной нефтяной бирже (IPE) для рынка Соединенного Королевства характеризуются различной динамикой, за счет чего открывается окно арбитражных возможностей. Вместе с тем, арбитражные сделки, осуществляемые ныне в секторе СПГ, довольно ограничены по своей форме. Торговые операции с партиями СПГ осуществляются в рамках одной и той же группы компаний, которая имеет позиции по обе стороны Атлантического океана. На данном этапе арбитражные сделки совершаются лишь небольшим числом групп компаний. К их числу относятся BG, Total, Shell, BP, Statoil Hydro и GDF Suez.
Египет, Нигерия и Тринидад и Тобаго являются основными поставщиками продукции для арбитражных сделок. В ближайшем будущем к ним присоединятся Норвегия, Катар и Йемен. Компаниям вышеупомянутых стран принадлежат мощности на существующих терминалах в США (Эверетт, Элба-Айлэнд и Лэйк-Чарльз) или они зарезервировали мощности на будущее (Сабин-Пасс, Фрипорт, Камерон и т.д.). В Европе они пользуются терминалами в Бельгии, Испании и Соединенном Королевстве. Вскоре начнут получать СПГ по арбитражным сделкам два новых итальянских терминала (Бриндизи и Ровиго). Для совершения арбитражных сделок все еще существует ряд технических ограничений: качество газа, продолжительность перевозки (цены могут существенно измениться в течение рейса) и доступ к хранилищам. Нет нужды говорить о том, что поставки СПГ должны осуществляться на условиях FOB.
Самоконтрактование
Термин «самоконтрактование» означает, что продавец принимает на себя риск, связанный со сбытом продукции, и заключает договор купли-продажи с его сбытовым аффилиированным лицом. Последние события в отрасли свидетельствуют о том, что в США, Соединенном Королевстве и Бельгии сформировались узловые пункты с СПГ-терминалами и доступом к трубопроводной системе. Международным нефтяным компаниям удалось воспользоваться открывшимися возможностями и создать новый сегмент рынка. В настоящее время они реализуют газ, полученный из СПГ, поставляя его по газопроводам оптовикам, дистрибьюторам или конечным потребителям. Считается, что впервые механизм самоконтрактования был использован в проекте Atlantic LNG, осуществляемом в Тринидаде и Тобаго. В рамках проекта Atlantic LNG СПГ реализуется на условиях FOB в Пойнт-Фортине дочерним предприятиям партнеров по объекту сжижения – BP, BG, Repsol и GDF Suez. Значительная часть продукции Atlantic LNG направляется в Соединенные Штаты, и дочерние предприятия участников проекта продают регазифицированную продукцию клиентам на рынке США. Хотя первые проекты в Катаре и Нигерии осуществлялись на базе традиционных договоров купли-продажи с электрическими/газовыми компаниями, последующие технологические линии во все большей мере функционируют на основе самоконтрактования. В настоящее время самоконтрактование является стандартной характеристикой целого ряда проектов, планирующих поставлять СПГ на атлантический рынок. К их числу относятся австралийский Gorgon, норвежский Snohvit и нигерийский Brass LNG.
Сколько стоит газ в России для населения
Зная, сколько стоит куб газа в Европе сегодня, можно легко сравнить его с тарифами для россиян. Отдельные потребители платят по счётчику, для других существуют нормативы. В РФ расценки могут разниться по регионам:
| Регион | Тариф в рублях за 1 куб.м |
| Вологодская | 5,141 |
| Свердловская | 5,193 |
| Москва | 5,208 |
| Челябинская | 5,325 |
| Севастополь | 5,373 |
| Курганская обл. | 5,38 |
| Пермский край | 5,55 |
| Тюменская | 5,662 |
| Пермский край | 5,704 |
| Омская | 5,74 |
| Томская обл. | 5,747 |
| Новосибирская | 5,82 |
| Крым | 5,886 |
| Самарская | 5,92 |
| Ивановская | 5,94 |
| Владимирская | 5,94 |
| Астраханская область | 5,959 |
| Саратовская обл. | 5,98 |
| Башкортостан | 6,046 |
| Волгоградская | 6,058 |
| Московская | 6,16 |
| Татарстан | 6,25 |
| Воронежская | 6,412 |
| Липецкая | 6,44 |
| Брянская | 6,5 |
| Северная Осетия | 6,525 |
| Ставропольский край | 6,53 |
| Курская | 6,56 |
| Кировская | 6,567 |
| Новгородская | 6,66 |
| Калужская | 6,683 |
| Ростовская обл. | 6,759 |
| Ленинградская | 6,958 |
| Санкт-Петербург | 6,98 |
| Алтайский край | 6,996 |
| Краснодарский край | 7,02 |
| Калининградская | 7,616 |
Меньше москвичей платят за газ только в Вологодской и Свердловской областях. Дороже всего коммунальные услуги обходятся жителям Краснодарского края и Калининградской области. Обычно новые тарифы утверждаются в России 1 июля.
Сколько в Европе население платит за газ
Мы уже писали, что общих тарифов на газовое отопление в Европе не существует. Могут быть довольно большие колебания в разных странах в ту или другую сторону.
В среднем европейцы платят за каждый куб газа €0,85. Но тарифы на коммуналку могут существенно разниться. Если перевести их в рубли, получается следующая картина:
| Страна | Стоимость 1 куб. м газа в рублях |
| Швеция | 137 |
| Дания | 95 |
| Нидерланды | 83 |
| Испания | 82 |
| Греция | 77 |
| Италия | 76 |
| Франция | 59 |
| Ирландия | 59 |
| Португалия | 58 |
| Эстония | 57 |
| Болгария | 54 |
| Германия | 52 |
| Австрия | 52 |
| Бельгия | 51 |
| Люксембург | 48 |
| Словения | 44 |
| Чехия | 43 |
| Молдова | 37 |
| Великобритания | 37 |
| Румыния | 36 |
| Польша | 35 |
| Латвия | 33 |
| Словакия | 32 |
| Литва | 31 |
| Хорватия | 29 |
| Босния и Герцеговина | 27 |
| Сербия | 25 |
| Венгрия | 22 |
| Турция | 10 |
| Беларусь | 10 |
| Россия | 7 |
| Казахстан | 4 |
Как видим, русские люди платят за газ чуть больше казахов, но намного меньше, чем в любой отдельно взятой европейской стране.
Что и почему происходит с ценами на газ
Цена на газ в Европе 22 августа подскочила на 19% и впервые с марта превысила 3 000 долларов за тысячу кубометров. Стоимость ближайшего, сентябрьского, фьючерса на газ составила 283 евро за МВт/ч, или 3 030,9 доллара за 1 тыс. куб. м. В ходе торгов 23 августа цена на газ поднималась до 291 евро МВт/ч и упала до 262 евро МВт/ч, то есть динамика изменения цены составила почти 10%.
Волатильность цен на европейском рынке связана с пятничным заявлением «Газпрома». Компания объявила о полной остановке прокачки газа по трубопроводу «Северный поток» с 31 августа 2022 года. Решение принято в связи с необходимостью техобслуживания единственного работающего на сегодня газоперекачивающего агрегата Trent 60. Возобновление подачи газа назначено на 2 сентября. Еще в пятницу цена фьючерса на газ на хабе TTF в Нидерландах моментально выросла на 8,3% до 261,87 евро за МВт/ч (около 2 750 долларов за 1 тыс. куб. м).
В то время цены на газ с привязкой к Henry Hub показали волатильность в пределах 4%.
СПГ и инвестиции
Высокая металлоемкость, сложность технологического процесса, необходимость серьезных капитальных вложений, а так же длительность всех процессов связанных с созданием инфраструктурных объектов такого рода: обоснование инвестиций, тендерные процедуры, привлечение заемных средств и инвесторов, проектирование и строительство, которое обычно сопряжено с серьёзными логистическими трудностями, — создают препятствия для роста производства в этой сфере.
В некоторых случаях мобильные установки по сжижению могут быть неплохим вариантом. Однако их пиковая производительность весьма скромна, а энергозатратность на единицу газа выше чем у стационарных решений. Кроме того химический состав самого газа может стать непреодолимым препятствием.
Чтобы снизить риски и обеспечить возврат вложенных средств разрабатывают планы по эксплуатации установок на 20 лет вперед. А решение о разработке месторождения часто зависит от того способен ли данный участок поставлять газ в течении длительного промежутка времени.
Заводы разрабатываются под конкретную площадку и технические условия, определяемые во многом составом поступающего газового сырья. Сам завод организован по принципу черного ящика. На входе сырье, на выходе продукты, что требует минимального участия персонала в процессе.
Состав оборудования площадки, его колличество, мощность, последовательность процедур которые требуются для подготовки газовой смеси к сжижению разрабатываются для каждой конкретного завода в соответствии с требованиями Заказачика и потребителей продукции.
Крупнейшие экспортеры и импортеры СПГ
Австралия
По итогам 21 года крупнейшим экспортером СПГ в мире стала Австралия.
Австралия, возможно, одна из последних стран, которые приходят на ум, когда вы думаете об энергии. Но, обладая значительными запасами природного газа в открытом море, страна стала основным игроком в экспорте СПГ за последнее десятилетие, более чем удвоив его производство с 2004 года. В 2016 году страна экспортировала 44, 3 млн. Тонн СПГ, став на втором месте по доле мирового рынка. 17, 2% от общего числа.
Однако в прошлом году цены на природный газ на внутреннем рынке резко возросли из-за внутренней нехватки. Ранее в этом году премьер-министр Австралии Малкольм Тернбулл принял меры по ограничению экспорта, чтобы поддержать местных потребителей, в первую очередь производителей и других промышленных пользователей. Это может замедлить рост экспорта страны в ближайшие годы.
Катар
Эта крошечная ближневосточная страна на северо-восточном побережье Аравийского полуострова расположена на вершине некоторых из крупнейших запасов природного газа на планете, многие из которых находятся на шельфе. С крошечным населением чуть более 300 000 катарских граждан Катар в значительной степени полагается на иммигрантов для управления своей экономикой: около 2, 3 миллиона иностранцев, проживающих в стране, составляют более 90% ее рабочей силы. Запасы природного газа и нефти в Катаре являются крупнейшим двигателем экономики. Небольшое коренное население в сочетании с огромными доходами от природного газа делают Катар одной из самых богатых стран мира на душу населения.
Катар экспортировал 77, 2 млн. Метрических тонн (MMT) СПГ в 2016 году, что составляет 29, 9% от общемирового объема. Имея достаточно стабильный годовой объем производства, Катар доминирует в экспорте СПГ уже более десяти лет. Он по-прежнему обладает третьими по величине запасами в мире, поэтому доминирование, вероятно, сохранится.
США
США вышли на рынок экспорта СПГ только с 2016 года и уже вошли в тройку лидеров – экспортеров и продолжают наращивать мощности. Тем не менее, строительсово СПГ-заводов задача не из простых. В США их только 7 и планируется еще ввод нескольких линий производства. Но строительство завода по сжижению газа занимает много времени – за 1 год его не построить. А те, что вводятся в эксплуатацию в текущем году, например, Calcasieu Pass уже определен на рост спроса в Азии, скорее всего, в Китае.
Итоги 2021
По итогам 2021 года крупнейшими экспортерами СПГ в мире стали:
- Австралия
- Катар
- США
Россия, по разным подсчетам, занимает от 4 до 6 места. Кстати, стабильно высокие поставки СПГ в последние десятилетия обеспечивают только Катар, а США фактически вошли на этот рынок и начали активно экспортировать сжиженный газ только с 2016 года. Именно тогда в штатах появились первые современные линии по сжижению газа.
По итогам 2021 года Китай – импортер СПГ №1. Он впервые обошел Японию по этому показателю. КНР закупает СПГ почти в два раза больше, чем получает по трубе газа. Напомню, в страну идет наш газопровод «Сила Сибири». Далее в списке крупнейших потребителей Япония, Южная Корея, Индия, две европейские страны: Испания, Франция – только на 6-7 месте.
Передел рынка
Вполне вероятно, что мировой рынок СПГ и газа в целом ждут большие перемены. США планируют увелечение производственных мощностей, но этот процесс займет годы. А до тех пор, кто-то должен покрывать мировые потребности в газе.
Если Европа захочет уйти от зависимости поставок Газпрома, то она будет конкурировать за газ с азиатским регионом. Что будет дальше – не совсем понятно. США пообещали сокращать поставки СПГ в Японию и КНР в пользу Евросоюза. Но сможет ли ЕС оплачивать эти поставки и не возникнет ли у США желание продавать газ по более привлекательным контрактам, пока, никто не знает.
Производство СПГ
Малотоннажное производство СПГ осуществляется на комплексах по сжижению природного газа (КСПГ), предназначенных для приёма из газотранспортной системы, коммерческого учёта, предварительной подготовки и осушки природного газа, сжижения природного газа и дальнейшего отпуска СПГ потребителю. Типовая производительность малотоннажных КСПГ в среднем составляет менее 10 т/ч СПГ.
Существуют различные технологии производства СПГ, на территории РФ функционируют КСПГ, работающие по циклам высокого давления с применением компрессора и холодильной машины; среднего давления с применением турбодетандерных агрегатов; полного сжижения с внешним закрытым азотным циклом.
С учетом особенностей газотранспортной системы России, в частности наличием газораспределительных станций с большим перепадом входного и выходного давлений, перспективным является устройство КСПГ на ГРС по циклу среднего давления с применением турбодетандерных агрегатов.
Природный газ поступает на КСПГ по отводу от газопровода высокого давления, расположенному до объекта редуцирования газа. Производится коммерческий учет расхода газа через КСПГ, его фильтрация от механических примесей и отделение капельной жидкости. Далее газ поступает в блок комплексной очистки, где происходит удаление воды, диоксида углерода и других примесей перед подачей газа в технологическое оборудование.
Очищенный газ последовательно охлаждается в теплообменных аппаратах криогенного блока, дросселируется и направляется в сепаратор, где происходит разделение полученной парожидкостной смеси. Часть природного газа пропускается через детандерные агрегаты, где газ совершает работу на лопатках турбины, которая может быть использована для генерации электроэнергии на собственные нужды; при расширении газ охлаждается, и его холод рекуперируется в блоке сжижения. Произведенный СПГ отводится на хранение либо отгрузку потребителю, а неожиженная часть потока газа возвращается в газопровод низкого давления.
Принципиальная блок-схема работы КСПГ по циклу с применением турбодетандеров
Сколько газа Россия и США отправили в ЕС в 2021
Сравннение экспорта в ЕС в 2021 году:
- Россия отправила в Европу 155 миллиардов кубометров газа, при чем – это как по трубе, так и в виде СПГ.
- США экспортировали в Евросоюз только 22 миллиарда кубов.
Исходя из вышеуказанных данных штаты не смогут быстро и полностью заместить весь российский объем газа.
При этом по итогам 2021 года США отправили на экспорт всего 190 миллиардов кубометров, но почти половина этого объема ушла по трубе в Канаду и Мексику. Конкретно экспорт СПГ всего порядка 100 миллиардов кубов, то есть, пока даже теоретически нужных объемов для замещения России у США нет. И, чтобы эти объемы появились, мало нарастить добычу, нужно еще построить те самые заводы – это первая сложность, вторая – транспортировка СПГ.
Преимущества СПГ перед традиционными видами топлива
СПГ имеет ряд коммерческих, экологических и энергетических преимуществ перед традиционными видами топлива при применении как в качестве моторного топлива, так и топлива энергоустановок.
Более высокие показатели массовой низшей теплоты сгорания топлива и коэффициент полезного действия энергетического оборудования
Снижение количества вредных выбросов в атмосферу
Меньшая стоимость топлива и экономия на топливных затратах
Увеличение срока службы оборудования вследствие чистоты топлива
Эксплуатационные преимущества СПГ по сравнению с мазутом в качестве котельного топлива
- Уменьшение энергетических затрат на разогрев и рециркуляцию мазута
- Сокращение эксплуатационных расходов на сложное топливное хозяйство
- Повышение уровня автоматизации технологических процессов и автономности производственных объектов
- Сокращение негативного влияния топлива на активность процессов коррозии и эрозии оборудования
- Отсутствие необходимости очистки камер сгорания, горелок, дымовых труб
Конкурентные преимущества производства СПГ в России
Сжиженный природный газ – криогенная жидкость, полученная в результате смешивания углеводородов с азотом, как результат охлаждения метана при температуре до -160оС. СПГ имеет ряд преимуществ перед природным газом:
- возможность газифицировать промышленные и жилые объекты, удаленные от трубопровода;
- компактное хранение;
- полное соответствие природному газу по физическим показателям;
- отсутствие серы и прочих примесей при сгорании метана, это значительно продлевает срок службы отопительного котла;
- удобная транспортировка.

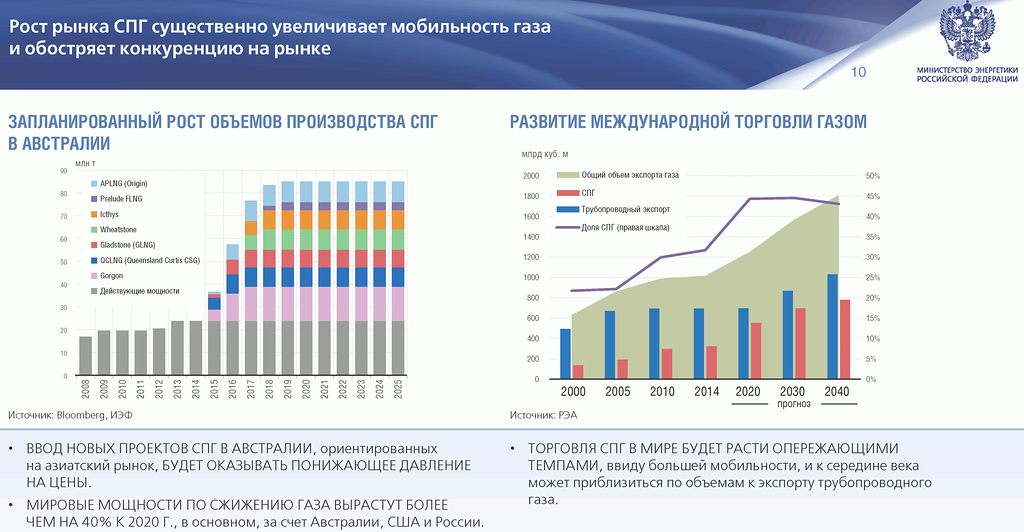

Рост рынка СПГ
Технология производства была разработана еще в 1912 году, но лишь спустя 40 лет в США построили первый завод по производству. Только в последнее десятилетие наблюдается стремительный рост мини-производств по всему миру, но в России эта ниша практически не занята. Активно функционируют только четыре комплекса:
- микро-завод по сжижению метана в Пермском крае, его производительность достигает 12,6 тыс. т в год;
- в Карелии – более мощное производство – до 0,15 млн т в год;
- два на Балтике – 0,2 и 0,3 млн т в год. Эти производства ориентированы на экспорт сжиженного газа.
Схема завода СПГ
У Российского газового гиганта Газпрома в ближайшей перспективе открытие двух заводов на Сахалине.
Преимущества небольшого завода по сжижению газа перед крупным промышленным комплексом очевидны:
- компактное расположение;
- значительная экономия капитальных вложений;
- полная автоматизация и минимальное участие человека в процессе производства;
- мобильность и возможность транспортировки оборудования на новое место;
- быстрая окупаемость.
Структурная схема газификации населенных пунктовОтсутствие конкуренции в отрасли и значительный спрос открывают хорошие перспективы для организации бизнеса. По данным официальной статистики, в России города газифицированы на 83%, а сельская местность лишь на 21%. Ввиду того, что природный газ стоит дешево, этот вид топлива считается наиболее экономичным и предпочтительным.
Вся проблема лишь в его транспортировке, поскольку строительство трубопроводов — достаточно дорогостоящее мероприятие, которым может заниматься только одна структура под контролем государства.
Уникальный завод по производству сжиженного природного газа
Мини-завод имеет много преимуществ, но и существенный недостаток – это дорогостоящее предприятие по первоначальным капитальным вложениям. Стоимость оборудования составляет 400 млн рублей. Но стоит отметить, что государство поддерживает такие стратегические проекты, может предоставить кредит под низкий процент или налоговые каникулы на первые два года.
Охлаждение газа
В работе установок могут применяться разные по своему принципу системы охлаждения газа. В промышленной реализации различают три основных метода сжижения:
- каскадный — газ последовательно проходит через ряд теплообменников подключенных к системам охлаждения с разными температурами кипения хладагента. В результате газ конденсируется и поступает в накопительный резервуар.
- смешанные хладагенты — газ поступает в теплообменник, туда же поступает смесь жидких хладагентов с разными температурами кипения, которые закипая последовательно снижают температуру поступающего газа.
- турбо-расширение — отличается от вышеописанных методов тем, что используется метод адиабатного расширения газа. Т.е. если в классических установках мы снижаем температуру за счет кипения хладагента и теплообменников, то тут тепловая энергия газа расходуется на работу турбины. Для метана нашли применение установки на основе турбо-детандеров.
Потребители СПГ (Япония)
Потенциальные потребители СПГ – это страны, куда трудно провести трубы или их еще просто туда не довели. Яркий пример – это островная Япония. Минимальная добыча в стране есть, но она покрывает чуть более 2% от необходимого потребления. Весь необходимый газ, Япония импортирует в виде СПГ, трубы к островам не проложены. Хотя еще лет 8 назад в Газпроме заявляли о планах по строительству газопровода Сахалин-Хоккайдо, но позже от эт ой идеи отказались.
При этом японские компании владеют довольно солидными долями в нефтегазовых проектах Сахалин-1 и Сахалин-2. Сейчас, когда американская Еxxonmobil и британская Shell заявили о том, что хотят выйти из сахалинской добычи, японский премьер объявляет, что Токио сохранит свои доли в этих проектах и будет поэтапно сокращать импорт российской нефти, но опять-таки не СПГ. Токио слишком зависит от импорта энергоресурсов, чтобы так легко, как США и Британия, терять не просто деньги, но и сам газ. Тем более, что сахалинский проект очень удобен для Токио с точки зрения логистики.
Но в целом из России Япония получает только 8% всего импортируемого газа. Большая часть (почти 40%) идет из Австралии, дальше Малайзия, Катар. Кстати, США лишь на 5 месте.
Сколько стоит куб газа в США сегодня
Разобравшись с вопросом, сколько стоит газ в Европе сегодня, следует отметить, что сложившаяся ситуация потянула за собой также повышение американских расценок. Правда, до настоящей катастрофы там дело не дошло. Сейчас газ в США стоит примерно в 7 раз дешевле европейских расценок.
На Америке не так сильно сказался газовый кризис. Европа очень сильно зависит от российских энергоносителей. А Москва в ответ на западные санкции сократила поставки природного газа, что и привело к невообразимому скачку цен.
По последним данным, цена на газ в ЕС составляет 70 долларов за миллион британских термических единиц, тогда как за океаном этот показатель достигает приблизительно $10. А ведь ещё в июле он был 9 долларов. Подобных критических расценок в Америке не наблюдалось последние 14 лет.
Объясняется подобный ажиотаж резким увеличением экспорта углеводородов, а также небывалой жарой и засухой на Юго-Западе, из-за чего ГЭС неспособны вырабатывать достаточное количество энергии, и требуется больше газа для покрытия насущных потребностей.
Учитывая, сколько стоит газ в Европе, США всеми силами стараются помочь партнёрам, отправляя на европейский континент сжиженный газ. Только за первые четыре месяца года американцы направили в Европу три четверти своего СПГ. Но пока это не способно покрыть уровень дефицита. Евросоюз вынужден ввести строгое нормирование использования природного газа, что негативно сказывается на экономике и влияет на его потребление населением.
Составные элементы мини-завода по сжижению природного газа
В зависимости от выбранной технологии производства СПГ, комплектуется и мини-завод. В России используются комплексы для сжижения метана с помощью азота. Оборудование предоставляют некоторые отечественные компании, например, ЗАО «Крионорд», а также китайские (Sureway, GASOOO), американская Dresser-Rand Group, англо-голландский концерн Shell.
Завод от компании ЗАО «Крионорд» по производству СПГ состоит из следующих составных элементов:
Конструкция типового надземного резервуара СПГ
- система приема и очистки природного газа;
- агрегат для осушки и подогрева метана;
- компрессор;
- рекуперативные теплообменники нижнего и верхнего температурного уровня;
- теплообменник-испаритель;
- дроссельная машина;
- холодильная установка;
- емкость для хранения СПГ.
Технические характеристики завода:
- производительность – до 2,9 т/ч;
- расход электроэнергии – до 430 кВт;
- давление в системе – до 25 МПа;
- расход исходного сырья – 3600 нм3/ч.
Компрессорное технологическое оборудование газового комплекса
Для осуществления процесса производства необходим газ такого состава:
- CH4 – 98%;
- C2H6 – 0,7%;
- C3H8 – 0,5%;
- CO2 – 0,05%;
- N2 – 0,8%.
Полученный сжиженный газ будет соответствовать ТУ РФ №51-03-03-05.
Процесс производства
Исходным сырьем для производства служит природный газ и хладагент.
Существует две технологии производства СПГ:
- открытого цикла;
- цикл расширения азота.
Технология открытого цикла предполагает использование давления газа для выработки энергии, необходимой при охлаждении. Метан, пропускаемый по турбинам, охлаждается и расширяется, на выходе получается жидкость. Это простой способ, но он имеет один существенный недостаток – сжижается только 15% метана, а остальная его часть, не набирая достаточного давления, покидает систему.
Технологии производства СПГ
Если поблизости завода есть непосредственные потребители газа, то можно смело использовать данную технологию, поскольку она менее затратная – расходуется минимальное количество электроэнергии на производственный процесс. Как следствие – более низкая себестоимость конечного продукта. Но если потребителей нет, то применять данный метод экономически нецелесообразно – большие потери исходного сырья. lustgate.co.nz.
Технология производства с использованием азота:
- в замкнутом контуре, содержащем турбины и компрессоры, постоянно циркулирует азот;
- после охлаждения азота, он направляется в теплообменное устройство, куда параллельно доставляется и метан;
- газ охлаждается и сжижается;
- азот направляется в компрессор и турбину для охлаждения и прохождения следующего цикла.
Технология мембранного разделения газов
Преимущества этой технологии:
- 100% использование исходного сырья;
- компактность оборудования и простота его эксплуатации;
- высокая надежность и безопасность.
Недостаток только один – высокое потребление электроэнергии (на каждый 1 нм3/ч готовой продукции расходуется до 0,5 кВт/ч), что значительно повышает себестоимость.
Схема компоновки станции по производству азота
Анализ акций Газпрома
Газпром — компания, основанная в 1990 году, которая сейчас занимает лидирующие позиции среди газодобывающих компаний в мире. При этом компания осуществляет не только добычу газа, но и занимается хранением, транспортировкой и продажей природного газа, нефти и сопутствующих углеводородов. Основными потребителями являются жители России, Европы и страны СНГ. В начале 2020г. компания начала поставки газа в Турцию через «Турецкий поток», откуда часть ресурсов будет транспортироваться в европейские страны.
Выручка Газпром за первый квартал 2020г. составила 1 739 832 млн. рулей., снизившись на 24% и на 11,3% по сравнению с 1 кв. 2020г. и 4 кв.2019г. соответственно. Падение выручки связано с сокращением поставок газа европейским заказчикам и снижением цен для зарубежных потребителей.
Средний прирост выручки за 5 лет составляет 6,5%. В целом, выручка компании демонстрировала стабильный рост с 2016г., который прервался в 2019г. снижением на 6,86%. По итогам 2020г. прогнозируется еще больший спад.
Снижение выручки на фоне ощутимых убытков по курсовым разницам в 551,4 млрд. руб. (из-за ослабления национальной валюты), рост расходов на заработную плату и некоторые иные операционные расходы, а также увеличение акцизов привели к тому, что компания по итогам первых 3 мес. 2020г. получила убыток. По данным квартального отчета чистый убыток компании на 31.03.2020г. составил 116,25 млрд. рублей по сравнению с прибылью в 535,9 млрд. руб. за тот же период 2019г. и в 154,6 млрд. рублей по итогам 4 кв. 2019г.
Объем ликвидных денежных средств за первый квартал 2020 г. вырос на 60,27% с 124,34 млрд. руб. до 199,28 млрд. руб. Данный рост обусловлен увеличением долгосрочных долговых обязательств. По данным отчета чистая сумма долга увеличилась за первые 3 мес. 2020г. на 18 %, с 3 167 847 млн руб. по состоянию на конец 2019г. до 3 739 613 млн руб. по состоянию на 31.03.2020 г. Несомненно, это приведет к увеличению соотношения debt/ebitda с 1,3. Однако показатель все равно не превысит 2, что говорит об умеренной долговой нагрузке предприятия.
Акции Газпрома дивиденды в 2020 году
ПАО «Газпром» стабильно платит дивиденды с 2020г. Очередная выплата по результатам работы за 2019 г. в размере 15,24 руб. за одну акцию была выплачена в июле 2020г., что соответствует дивидендной доходности в 8,38%.
Р/Е компании составляет 7,33%, что говорит о привлекательности для инвесторов.
Существенными факторами роста компании могут стать:
- Информация о возобновлении строительства «Северного потока 2»,
- Положительные финансовые результаты во 2 кв. 2020г.,
- Повышение спроса на газ в осенне-зимний период.
По данным технического анализа акции Газпрома недооценены.
По мнению экспертов Газпромбанк и Sova Capital прогнозная цена на ближайший месяц 217-256 руб.
Подготовка газа к сжижению
Процесс обработки газа в высокой степени зависит от свойств сырого газа, а также от попадания тяжелых углеводородов через сырой газ. Для того чтобы сделать сжижение газа возможным, газ сначала подвергается обработке. При его входе на завод обычно происходит первоначальное разделение фракций и отделяется конденсат.
Поскольку большая часть примесей (вода, СО2, H2S, Hg, N2, He, карбонилсульфид COS, меркаптаны RSH и т.д.) замерзает при температурахСПГ или негативно влияет на качество продукта, соответствующее требуемой товарной спецификации, то и эти компоненты отделяются. Далее отделяются более тяжелые углеводороды для предотвращения их замерзания в процессе сжижения.
В табл. 2 представлены сводные данные по углеводородному сырью, используемому на всех рассматриваемых заводах.
Таблица 2
Составы газа на северных и южных заводах
|
№ |
Компонент |
Сырой газ на южных заводах СПГ | Сырой газ на северных заводах СПГ | ||||||
|
ОАЭ
(усредненный поток) |
Оман (усредненный поток) |
Катар |
Иран (м. Южный
Парс) |
Кенай, США | Мелкойя, Норвегия (усред.) |
Сахалин, Россия |
|||
| Сухой газ | Жирный газ | ||||||||
| 1 | C1, % | 68,7 | 87,1 | 82,8 | 82,8–97,4 | 99,7 | 83,5 | Есть | Есть |
| 2 | C2, % | 12,0 | 7,1 | 5,2 |
8,4–11,5 |
0,07 | 1,4 | То же | То же |
| 3 | C3, % | 6,5 | 2,2 | 2,0 |
0,06 |
2,2 | |||
| 4 | C4, % | 2,6 | 1,3 | 1,1 | 2,2 | ||||
| 5 | C5, % | 0,7 | 0,8 | 0,6 | 1,2 | ||||
| 6 | C6+, % | 0,3 | 0,5 | 2,6 | 8,6 | ||||
| 7 | H2S, % | 2,9 | 0,5 | 0,5–1,21 | 0,01 | Нет | |||
| 8 | CO2, % | 6,1 | 1 | 1,8 | 1,8–2,53 | 0,07 | 0,4 | 5–8% | 0,7 |
| 9 | N2, % | 0,1 | 0,1 | 3,3 | 3,3–4,56 | 0,1 | 0,5 | 0,8–3,6% | <0,5 |
| 10 | Hg | Есть | Есть | Есть | Есть | Есть | |||
| 11 | He | Есть | |||||||
| 12 | COS, ppm | 3 | |||||||
| 13 | RSH, ppm | 232 | |||||||
| 14 | H2O | Есть | Есть | Есть | Есть | Есть | Есть | Есть | Есть |
Очевидно, что углеводородные смеси каждого из семи заводов подходят для производства СПГ, поскольку их большую часть составляют легкие соединения метана и этана. Поток газа, поступающий на каждый из рассматриваемых заводов СПГ, содержит воду, азот, углекислый газ. При этом содержание азота варьируется в пределах 0,1–4,5%, СО2 – от 0,07 до 8%. Содержание жирного газа колеблется от 1% на заводе СПГ в ОАЭ до 5– 11% на заводах СПГ Ирана и Аляски.
Кроме того, в составе газа ряда заводов присутствует ртуть, гелий, меркаптаны, другие сернистые примеси. Проблему извлечения сероводорода приходится решать на каждом заводе, кроме завода СПГ в Омане. Ртуть присутствует в газе
Сахалина, Норвегии, Ирана, Катара и Омана. Наличие гелия подтверждается только на проекте Катаргаз2. Присутствие RSH, COS подтверждено в газе проекта СПГ Ирана.
Состав и объем газа влияют не только на количество производимого СПГ, но и на объем и разнообразие побочных продуктов, что показано в табл. 3. Становится ясно, что в первую очередь состав газа влияет на выбор и применение оборудования при обработке газа, а значит, и на весь процесс подготовки газа и конечный выход продукции.
Таблица 3
Побочные продукты в составе газа на рассматриваемых заводах СПГ
| Побочный продукт | ОАЭ | Оман | Катар | Иран | Мелкойя, Норвегия |
| СНГ | Нет | Нет | Да | Нет | Да |
| Конденсат | Да | Да | Да | Да | Да |
| Сера | Да | Нет | Да | Да | Нет |
| Этан | Нет | Нет | Нет | Нет | Да |
| Пропан | Да | Нет | Нет | Да | Да |
| Бутан | Да | Нет | Нет | Да | Нет |
| Нафта | Нет | Нет | Да | Нет | Нет |
| Керосин | Нет | Нет | Да | Нет | Нет |
| Газойль | Нет | Нет | Да | Нет | Нет |
| Гелий | Да |
Для удаления кислых газов на заводах СПГ используется процесс «Hi-Pure» – комбинация процесса с растворителем на основе K2CO3 для удаления основного объема СО2 и процесса с аминовым растворителем на основе ДЭА (диэтаноламин) для удаления остающейся части СО2 и H2S (рис. 1).
Рис. 1. Стандартная схема аминовой установки
На заводах СПГ в Иране, Норвегии, Катаре, Омане и на Сахалине применяется система аминовой очистки кислых газов МДЭА (метилдиэтаноламин) с активатором («aMDEA»).
У этого процесса есть ряд преимуществ перед физическими процессами и другими аминовыми процессами: лучшая абсорбционная и избирательная способность, более низкое давление паров, более оптимальные параметры эксплуатационной температуры, потребления энергии и т.д.
Как устроен рынок газа
Рынок газа устроен очень неоднородно: он состоит из национальных рынков отдельных стран, на котором игроки устанавливают свои собственные правила, условия и цены. Такая ситуация сложилась исторически: из-за физических свойств газа его технологически сложно транспортировать на дальние расстояния, поэтому рынки газа формировались обособленно, в зависимости от места добычи и рынка сбыта. Фактически существует три крупных рынка газа: европейский, североатлантический и азиатский.
В последние десятилетия ведется дискуссия о создании единого мирового рынка газа с унифицированными правилами и ценами. Благодаря появлению технологий сжижения газа его начали транспортировать специальными судами (газовозами) на дальние расстояния, что позволяет приблизить появление единого интегрированного рынка. Но до сих пор процесс не завершен, поэтому в каждом регионе есть свои особенности.
