Рельсовые цепи по принципу действия

Базово рельсовые цепи делятся на две категории: нормально замкнутые (1) и нормально разомкнутые (2). Как известно любая электрическая цепь должна включать источник электродвижущей силы и потребителей электрической энергии. В любых рельсовых цепях всегда присутствует источник питания и приемник, однако в зависимости от принципа действия рельсовой цепи их взаиморасположение может быть различным. В нормально-разомкнутых цепях источник питания и приемник расположены на одном ее конце, в то время как в нормально-замкнутых источник и приемник находятся на противоположных концах цепи.

Нормально-замкнутая рельсовая цепь

В нормально-замкнутых РЦ в тот момент, когда ни одна колесная пара подвижного состава не находится на контролируемом участке, катушка путевого реле находится под током и сигнализирует свободность участка и целостность цепи.

Такие цепи могут работать в четырех режимах:

Нормальный режим работы, когда состав отсутствует на участке:

Катушка реле, расположенная на противоположном конце цепи от источника питания, оказывается под напряжением, таким образом сердечник катушки втягивается, замыкая контакты реле и сигнализируя свободное состояние контролируемого участка. Путевое реле должно надежно удерживать якорь в притянутом состоянии (при непрерывном питании) или надежно срабатывать от каждого импульса (при импульсном питании).​

Неблагоприятными условиями в данном режиме работы являются: минимальное напряжение источника, минимальное сопротивление изоляции и максимальное сопротивление рельсов.​

Шунтовый режим:

В данном режиме одна колесная пара замыкает рельсовую цепь шунтируя ее за счет низкого сопротивления колесной пары. Весь ток начинает протекать через колесную пару, создавая своего рода короткое замыкание, а для исключения высоких токов которого используется дополнительное сопротивление (на схеме R0). Соответственно электрический ток в катушке сигнального реле прекращается, и реле переходит в состояние «Занятость участка».

Неблагоприятными условиями являются: максимальное напряжение источника, минимальное сопротивление рельсов, максимальное сопротивление изоляции.​

 Шунтовая чувствительность рельсовой цепи должна ​быть не менее 0,06 Ом.

В третьем, контрольном режиме работы, нарушается целостность рельсовой цепи, соответственно реле размыкается, при отсутствии падения напряжения на R0.

Неблагоприятными условиями являются: максимальное напряжение источника, минимальное сопротивление рельсов, критическое сопротивление изоляции.​

Четвертый режим работы АЛС

Данный режим соответствует наезду колесной пары поезда на входной конец рельсовой цепи.​

Ток в рельсах под приемными катушками локомотива должен быть не менее расчетного, необходимого для надежной работы устройств АЛС на локомотиве.​

Минимальный расчетный ток д.б. не менее:​

1. 1,2 А при автономной тяге;​
2. 2 А при электротяге постоянного тока (частота сигн.тока=50 Гц);​
3. 1,4 А при электротяге переменного тока (частота сигн.тока=25 Гц).​

​Неблагоприятные условия совпадают с ​нормальным режимом работы.​

Нормально-разомкнутая рельсовая цепь

В таких цепях при отсутствии колесной пары на контролируемом участке, путевое реле обесточено. Источник питания и реле находятся рядом друг с другом на одном конце цепи, при этом к одному полюсу питания подключается одна рельсовая плеть, а противоположная подключается к катушке реле, второй вывод которой подключается к другому полюсу питания.

В момент наезда на контрольный участок колесная пара замыкает электрическую цепь, и в катушке реле появляется ток. Есть данные о том, что такие цепи обладают большим быстродействием при определении занятости участка. Это происходит из-за того, что якорь реле быстрее притягивается к катушке, нежели под действием пружины, возвращается в исходное состояние. Но однозначным преимуществом нормально-разомкнутой рельсовой цепи является экономия кабелей, так как в качестве проводов используются непосредственно рельсы

Одновременно с этим такая цепь лишена важного качества — возможности контролировать свою целостность и исправность элементов, и это ограничивает ее использование только сортировочными горками

Зима

Железнодорожному транспорту и его бесперебойной работе в зимних условиях нужна надёжная защита от снега и своевременная очистка стрелочного перевода на каждом участке пути. Средства и способы борьбы с последствиями метелей и снегопадов зависят от общей интенсивности осадков. Лучшая защита — лесополосы на всём протяжении трудных участков, которые насаждаются параллельно железной дороге. Также используются передвижные щиты, стационарные железобетонные заборы (особенно в черте города). На станциях со снегопадами борются снегоуборочные поезда и машины СМ-2М, СМ-4М и так далее до модели СМ-7М. Перегоны разгребают снегоочистители СДП-М2, если же заносы очень велики, то используются роторные и фрезерные машины.

Стрелочные переводы имеют свои специальные механизмы — это стационарные пневматические устройства для обдувки. У них дистанционное управление. Также применяют газо- и электрообогревательные устройства.

Общие сведения

ВИДИМЫЕ СИГНАЛЫ – сигнальные устройства : светофоры, диски, фонари, флаги и т. п. подразделяются на

• дневные, подаваемые в светлое время суток, для подачи таких сигналов служат диски, щиты, флаги и сигнальные указатели;
• ночные, подаваемые в темное время суток, – огни установленных цветов в ручных и поездных фонарях, фонарях на шестах и сигнальных указателях;
• круглосуточные, подаваемые одинаково в светлое и темное время суток, – огни светофоров установленных цветов, маршрутные и другие световые указатели, постоянные диски уменьшения скорости, красные диски со светоотражателями для обозначения хвоста грузового поезда.

Ночные сигналы применяют также и в дневное время при тумане и других неблагоприятных условиях, когда видимость дневных сигналов остановки менее 1000 м, сигналов уменьшения скорости – менее 400 м, маневровых – менее 200 м. В тоннелях применяют только ночные или круглосуточные сигналы.

Что такое Рельсовая цепь?

Рельсовой цепью называется электрическая цепь, включающая источник питания и потребителей (в числе которых может быть путевое реле), в качестве токопроводящих элементов которой выступают рельсовые нити пути.

​На базе рельсовых цепей строятся многие системы железнодорожной автоматики и телемеханики: автоблокировка, АЛСН (автоматическая локомотивная сигнализация непрерывного действия), централизация стрелочных переводов и сигналов светофоров, системы диспетчерского контроля, переездная сигнализация и другие.

Таким образом можно выделить основное предназначение рельсовых цепей:

• Контроль занятости участка пути;
• Контроль целостности рельсовой линии;
• Обеспечение передачи сигналов по рельсовым цепям на локомотив для работы АЛСН.

Выше представлена инфографика, с классификацией рельсовых цепей. Далее разберем подробно, что представляет из себя каждая из них.

Для разделения различных рельсовых цепей применяется так называемый изолирующий стык, или изостык, в котором по-сути установлена диэлектрическую прокладку между двумя рельсами.

Переводной механизм

Переводными механизмами, включёнными в централизацию автоматических или ручного действия устройств, стрелки переводятся в другое положение. Широко применяется централизация электрическая. Ручное управление — у механизма, представляющего собой простое рычажное устройство с противовесом-балансиром. Переводной механизм устанавливают в вертикальное положение, соответствующее среднему положению остряков внутри пространства между рамных рельсов.

Перевод остряков в другое положение осуществляется посредством специальных переводных устройств, чаще включаемых в электрическую централизацию, но существует ещё и ручное управление. Электроприводы могут быть различных конструкций — как врезные, так и неврезные. Применяются приводы СПГ и СП, которые имеют нераздельный ход, две контрольные линейки и один шибер, посредством которого замыкаются контрольные контакты, в то время как линейки контролируют остряки, поскольку перемещаются с ними вместе. Если остряк до рамного рельса не доходит, переброс ножевого рычага не осуществляется.

Классификация стрелочных переводов

Железнодорожные стрелочные переводы бывают двух видов:

• одиночные – разветвление одной колеи на две;
• двойные – две стрелки, разветвляющие одну колею на три;
• перекрестные – устанавливают на перекрестке двух ж/д путей;
• сбрасывающие – предназначены для остановки случайно ушедшего неконтролируемого состава.

Каждый из видов имеет свои подвиды в зависимости от назначения железнодорожных путей и интенсивности движение составов.

Одиночные

• Обычные – одна из двух колей остается прямолинейной после прохождения через стрелочный перевод.
• Симметричные – обе колеи расходятся друг от друга под одним углом и радиусом скругления пути.
• Несимметричные – две колеи после прохождения стрелки отклоняются от оси первоначального пути под разными углами.

Двойные

• Симметричные – одна центральная колея прямолинейна, а два боковых ответвления расходятся от нее под одинаковыми углами и радиусами скругления пути.
• Несимметричные – все три колеи направлены в разные стороны и под разными углами относительно первоначального пути.

Перекрестные

• Одиночная перекрестная стрелка регулирует прямолинейный переезд железнодорожного состава через нее по одному из двух пересекающихся путей без поворотов.
• Двойной перекрестный стрелочный перевод предназначен для прохождения через него в любом из четырех направлений как прямо с пересечением перпендикулярного пути, так и с поворотом на пересекаемую колею.

Наибольшее распространение на магистральных железных дорогах и на внутрипроизводственных железнодорожных путях получили обычные одиночные стрелочные переводы. Другие виды стрелок большого распространения не получили ввиду сложности в их конструкции, управлении и техническом обслуживании.

Марки

В России все стрелочные ж/д переводы маркируют по марке крестовины в зависимости от допустимого скоростного режима на стрелке и назначения железнодорожного пути. Марка крестовины, как и самого стрелочного перевода, обозначается дробью, которая описывает соотношение ширины и длины сердечника. Иначе такую маркировку крестовины называют тангенсом ее угла.

Съезды

Это тоже весьма распространённое устройство соединения путей. Съезды различаются в зависимости от расположения путей:

• сокращённые;
• перекрёстные;
• обыкновенные.

Обычный съезд — два одиночных стрелочных перевода и соединительный путь, который укладывается между корнями крестовин. Перекрёстный, значит двойной съезд, имеющий четыре стрелочных перевода и одно глухое пересечение между корнями крестовин. Такая конструкция применяется, когда не позволяет длина участка обустроить два одиночных съезда, стеснённые условия заставляют применять иной конструкции стрелочный перевод. Схема прилагается в статье.

Если перевод с одного пути на другой не нужен, а пути пересекаются, устраивают перекрёстный съезд с глухими пересечениями под острым или прямым углом. На железнодорожных магистралях широко распространены такие съезды под острым углом, где применяются крестовины марок 2.11 и 2.9. Такие пересечения содержат четыре крестовины с контррельсами — две тупые, две острые. Прямоугольные пересечения всегда с одинаковыми крестовинами.

Классификация светофоров

По месту применения различают светофоры станционные, проходные, локомотивные, горочные, заградительные и светофоры прикрытия.

• входные, разрешающие или запрещающие поезду следовать с перегона на станцию;
• выходные, разрешающие или запрещающие поезду отправляться со станции на перегон;
• маршрутные, разрешающие или запрещающие поезду проследовать из одного района станции в другой;
• маневровые, разрешающие или запрещающие выполнение маневров;
• повторительные – для оповещения о разрешающем показании выходного, маршрутного и о показании горочного светофоров, когда по местным условиям видимость основного светофора не обеспечивается;
• проходные светофоры – используются на участках, оборудованных автоблокировкой, разрешают или запрещают поезду проследовать с одного блок-участка (межпостового перегона) на другой;
• локомотивные светофоры – устанавливаются непосредственно в кабине машиниста, не имеют линзовых комплектов, служат для разрешения или запрещения поезду следовать по перегону с одного блок-участка на другой, а также для предупреждения о показании путевого светофора, к которому приближается поезд;
• горочные светофоры – разрешают или запрещают роспуск вагонов с горки. Один светофор может совмещать несколько назначений (входной, выходной и маневровый);
• заградительные – требуют остановки поезда при опасности для движения, возникшей на переездах, крупных искусственных сооружениях и обвальных местах, а также при ограждении составов для осмотра и ремонта вагонов на станциях;
• светофоры прикрытия – для ограждения мест пересечения железных дорог в одном уровне другими железными дорогами, трамвайными путями, троллейбусными линиями; для ограждения разводных мостов и участков, проходимых с проводником.

Нормальным показанием станционных светофоров является запрещающее, а проходных светофоров автоблокировки в установленном направлении движения – разрешающее. При переводе станционных светофоров в автоматический режим их нормальным показанием является разрешающее. В случаях, когда необходимо дополнительно к основным показаниям светофора указать путь приема или направление следования поезда, род тяги по маршруту, ширину колеи и другие сведения, показания светофора дополняются показаниями маршрутных указателей. Маршрутные указатели применяются цифровые, буквенные и положения и устанавливаются, как правило, на мачтах светофора.

Светофоры, как правило, устанавливаются с правой стороны по направлению движения поездов или над осью ограждаемого ими пути. Заградительные светофоры и предупредительные к ним, размещаемые на перегонах перед переездом для поездов, следующих по неправильному пути, могут располагаться с левой стороны по направлению движения. С разрешения начальника дороги допускается устанавливать с левой стороны входные и предупредительные к ним светофоры для приема на станцию поездов, следующих по неправильному пути, а также горочные светофоры, где это требуется по условиям маневровой работы. Входные, маршрутные и выходные светофоры на главных путях станций, а также на боковых путях, по которым осуществляется безостановочный пропуск поездов, должны быть мачтовыми. На станциях с рельсовыми цепями входные, маршрутные и выходные светофоры, в том числе групповые светофоры и маршрутные указатели автоматически закрываются при вступлении поезда на первый изолированный участок за светофором (маршрутным указателем). Маневровые светофоры закрываются после проследования за светофор всего маневрового состава или после освобождения первого за светофором изолированного участка.

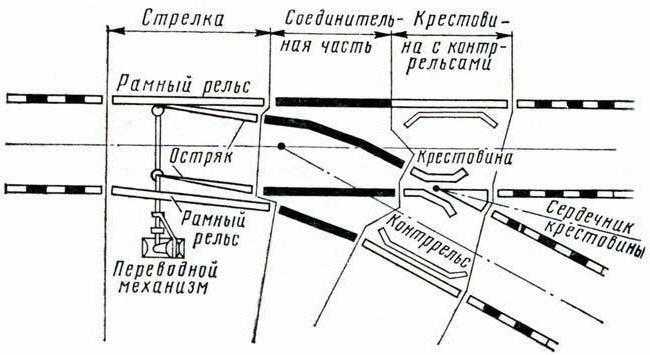

Состав стрелочного перевода

Схема переводного элемента ВСП состоит из четырех главных частей:

• стрелка с остряком – подвижный элемент;
• крестовина и контррельсы – пересечение рельсов;
• соединительные пути;
• комплект брусьев для обеспечения устойчивости и жесткости всей металлической конструкции.

Стрелка – основной подвижный элемент стрелочного ж/д перевода, состоящий из двух внешних рамных стационарных и двух внутренних рельсов с остряками, привода и тяг, которые соединяют остряки между собой. Стрелка оснащена приводным механизмом. Один из остряков постоянно прижат к рамному стационарному рельсу со своей стороны, а второй отведен от своего. При переводе стрелки остряки смещаются – второй прижимается к своему рамному рельсу, а первый от своего отводится.

Ввиду того, что остряки являются подвижным элементом стрелочного перевода, они не способны сами воспринимать нагрузку от реборд колес поезда. Такая нагрузка переходит на рамные рельсы посредством специальных упорных болтов или накладок. Стандартный рамный рельс – 12,5 м, а на скоростных участках и на станциях его длина увеличивается вдвое.

Остряки соединены стрелочной тягой. Количество таких соединений зависит от размеров остряков. Длина тяг бывает как фиксированной, так и регулируемой с помощью стягивающих муфт. Регулируемые тяговые соединения остряков устанавливают на скоростных участках железной дороги.

Короткие остряки оснащены в своем корне осевым шарниром, но котором они и поворачиваются, то примыкая к рамному рельсу, то отстраняясь от него. Такую систему используют преимущественно на низкоскоростных участках железных дорог (подъездные пути на производстве, малонагруженные станции и т.п.). Длинные остряки, предназначенные для высокоскоростных магистралей, меняют свое положение за счет собственной гибкости. В них нет корневого осевого шарнира.

Назначение крестовины в обеспечении безопасного проезда железнодорожного состава через стрелочный перевод в месте пересечения рельсов. Она состоит из сердечника и двух усовиков с желобом и контррельсом. Крестовина также может быть цельнолитой. В зависимости от отношения ширины сердечника к его длине определяется марка крестовины и записывается в виде дроби (1/5, 1/10, 1/15 и т.д.).

Усовики предназначены для безопасного и точного движения колес поезда по «мертвой зоне» – место, где заканчивается сердечник крестовины. При правильной регулировке контактная поверхность колес не касается контррельса и усовиков.

Стрелочный перевод приводится в движение с помощью ручного рычага или электромеханического привода, подключенного к централизованной системе диспетчеризации движения железнодорожного транспорта. Электропривод не только приводит в движение стрелку, но и фиксирует ее положение во время прохождения через нее поезда. Ручные рычажные системы оснащают контрольными или даже навесными замками для предотвращения несанкционированного перевода стрелки.

Если колеи расположены далеко друг от друга, устанавливают съезд, в состав которого входят два стрелочных перевода и соединительный путь. При последовательном разветвлении устанавливают по одному стрелочному переводу последовательно.

Классификация

Места переводов при пересечении или соединении рельсов можно классифицировать по расположению и по количеству, по типу рельсов, по конструкции и маркам крестовин. Это могут быть одиночные стрелочные переводы, а также перекрёстные, глухие пересечения, съезды, стрелочные улицы и сплетения путей, если рассматривать с точки зрения количества и расположения. Обыкновенные стрелки состоят из двух рельсов (рамных), двух комплектов корневого устройства, двух остряков, одного комплекта самого переводного механизма, стрелочных тяг, упорных и опорных устройств, а также более мелких деталей.

Стрелочные переводы отличаются друг от друга и рамными рельсами, и остряками, и конструкциями переводных устройств, и креплениями рамных рельсов. Могут быть и разнообразные второстепенные отличия: поперечные связи между рамными рельсами и остряками, конструкция упорного устройства, также различными могут быть и специальные стрелочные подкладки. Устройство стрелочного перевода теснейшим образом связано с размерами колёсных пар и конструкцией подвижного состава.

Стальная ось колёсной пары наглухо держит колёса с направляющими гребнями, чтобы исключить сход вагона с рельсов. Все элементы стрелочного перевода рассчитаны на взаимодействие с определённых размеров колёсными парами.

Схемы рельсовых цепей

Рельсовая цепь постоянного тока с импульсным питанием

В импульсных рельсовых цепях постоянного тока путевое реле всегда размещают на выходном конце блок-участка — импульсы для питания реле посылаются по ходу поезда.

Кодовые рельсовые цепи переменного тока 50 Гц без дроссель-трансформаторов

Применяют на перегонах участков без электротяги с учетом последующей электрификации или там, где не предусмотрен переход на электротягу, но имеется надежный источник электроснабжения переменного тока 50 Гц от основной и резервной линий.

Рельсовая цепь постоянного тока с непрерывным питанием

Для контроля замыкания изолирующих стыков предусматривают чередование полярности тока в смежных рельсовых цепях.​

Рельсовые цепи постоянного тока с непрерывным питанием используются только на станциях участков, не подверженных влиянию блуждающих токов. ​

Рельсовые цепи переменного тока

Рельсовые цепи переменного тока 50 Гц с малогабаритной аппаратурой широко используют на некодированных путях станций без электротяги. ​Фазочувствительные рельсовые цепи переменного тока 50 Гц. с путевыми реле ДСР-12 или ДСШ-12 применяют на станциях участков с автономной тягой, подлежащих электрификации

Однониточные рельсовые цепи переменного тока 50 Гц​

АВМ -автоматические выключатели многократного действия для защиты аппаратуры от случайного повышения тягового тока

Разветвленные рельсовые цепи​

В случае кодирования бокового пути размещение стрелочных соединителей по типовой схеме изоляции не обеспечивает нормальной работы устройств АЛС в маршрутах приема поездов на боковой путь и отправления с бокового пути. ​

Песок

В районах пустынь и полупустынь предусматривается защита путей и стрелочных переводов от заносов песком. Прилегающие к железной дороге участки закрепляют с помощью растительности, покрывают битумом, суглинком или суспензией с полимерами. Ещё один выход — строить защитные сооружения.

Первый способ наиболее эффективен. Лучше всего с песчаными заносами борются деревья — саксаул, лох, акация, черкез и другие, но неплохи и кустарники — селюга, джузгун, гребенщик. Трава тоже бывает для этой цели полезна, поэтому на протяжении всего пути по пустыне выращиваются песчаный овёс, селин, елякилад, чагер и другие травы, способные выжить в данном климате. Искусственная защита малоэффективна и применяется в основном как временная мера.

Возможные неисправности

Запрещается эксплуатация стрелочных переводов при следующих неисправностях:

1. Если стрелочные остряки разъединены с тягами.
2. Если остряк отстаёт от рамного рельса более чем на четыре миллиметра.
3. Если остряк раскрошился до степени опасности набегания гребня.
4. Если остряк понизился на два миллиметра и более относительно рамного рельса.
5. Если случился излом рамного рельса или остряка.
6. Если рамные рельсы и остряки получили вертикальный износ.

Неисправность второго пункта опасна в противошерстном направлении, четвёртого пункта — в пошерстном, остальные — в любом движении.

Если крестовина стрелочного перевода без подвижного сердечника, для неё характерны и другие неисправности, при которых эксплуатация механизма запрещена:

1. Если случился излом контррельса, усовика или сердечника.
2. Если сердечник или усовик достигли вертикального износа.
3. Если расстояние между гранями сердечника крестовины и головки контррельса меньшее 1472 миллиметров.
4. Если расстояние между гранями усовика и головки контррельса более 1435 миллиметров.
5. Если контррельсовый болт получил разрыв.

Неисправности первого и второго пунктов грозят сходом состава, третьего и пятого — контррельс не удержит колёсную пару, четвёртого — колесо будет зажато между усовиком и контррельсом.

Видимость сигналов и места их установки

Для того чтобы
иметь возможность
остановить
поезд перед
светофором,
подающим сигнал
«Стой», машинист
должен видеть
непосредственно
сигнал на расстоянии
не менее тормозного
пути. В Правилах
технической
эксплуатации
приведены
основные тре­бования
к видимости
сигналов и их
установке.

Расстояние,
на котором
видны сигналы
светофора,
зависит от
времени суток,
места расположения
(на прямом или
кривом участ­ке
пути) и наличия
препятствий,
заслоняющих
огни светофора
(лес, выемка,
строение и
др.). Более высокие
требования
предъяв­ляются
к видимости
сигналов светофоров
на перегонах
и главных путях
станций.

Установленная
дальность
видимости для
сигналов, подаваемых
светофорами
с боковых путей
к маневровых
светофо­ров,
меньше, потому
что движение
поездов по
боковым путям,
а также при
маневровых
передви­жениях
происходит
с меньшими
скоростями.

Тормозные
пути при современ­ных
скоростях
обычно превы­шают
дальность
видимости
сиг­налов,
подаваемых
светофорами.
В связи с этим
необходимо
пре­дупреждать
машиниста
сигналом другого
светофора
(предупреди­тельного)
на расстоянии
не менее тормозного
пути о том, что
основной светофор
открыт или
закрыт. Поэтому
перед вход­ными
и проходными
светофорами
и светофорами
прикрытия
уста­навливают
» предупредительные
светофоры. В
этом случае
даль­ность
видимости
сигнала светофора
должна позволять
машинисту
уверенно воспринять
его во время
движения.

—
На участках,
оборудованных
автоблокировкой,
каждый про­ходной
светофор является
предупредительным
по отношению
к следующему
светофору.
Входные и маршрутные
светофоры
глав­ных путей,
а также выходные
светофоры при
автоблокировке
являются
предупредительными
по отношению
к следующим
свето­форам
на главном
пути. Поэтому
на линиях,
оборудованных
авто­блокировкой
с трехзначной
сигнализацией,
расстояние
между све­тофорами
должно быть
не менее тормозного
пути, определенного
для данного
места при полном
служебном
торможении
и макси­мальной
реализуемой
скорости (но
не более 120 км/ч
для пасса­жирских
и не более 80 км/ч
для грузовых
поездов), но не
менее 1000 м.

На участках
с автоматической
локомотивной
сигнализацией
к длине блок-участка
предъявляется
еще одно дополнительное
требование:
длина блок-участка
должна быть
не менее тормозного
пути, необходимого
для принудительной
остановки
поезда устрой­ствами
автоматической
локомотивной
сигнализации.

На участках,
не оборудованных
автоблокировкой,
предупреди­тельные
светофоры
устанавливают
от основных
светофоров
на расстоянии
не менее тормозного
пути, определенного,
для данного
места при экстренном
торможении
и максимальной
реализуемой
скорости.

Для
безошибочного
восприятия
сигналов, подаваемых
свето­форами,
необходимо
правильное
взаимное размещение
светофоров
и единый порядок
установки их
относительно
пути. ПТЭ преду­сматривает,
что светофоры
должны находиться
всегда с правой
стороны пути
по направлению
движения поездов,
т. е. со стороны
машиниста.
Кроме того, на
двухпутных
участках расположение
светофоров
с внешней стороны
пути (справа)
позволяет легко
соблюдать
требование
габарита. Когда
ширина междупутья,
в том числе на
многопутных
перегонах или
на двух путных
с двусторон­ним
движением, не
позволяет
разместить
мачтовый светофор,
при­меняют
консоли или
мостики. В этих
случаях светофоры
могут находиться
над осью ограждаемого
ими пути. Относительно
друг друга
светофоры
следует устанавливать
так, чтобы подаваемые
ими сигналы
нельзя было
принять с поезда
за сигналы,
относящиеся
к смежным путям.

Входные
светофоры
должны быть
установлены
от первого
стрелочного
перевода на
расстоянии
не ближе 50 м, считая
от остряка
противошерстного
или предельного
столбика пошерстного
стрелочного
перевода. Это
позволяет
локомотиву
с несколькими
вагонами выезжать
при маневрах
за первую входную
стрелку без
выхода за границу
станции. На
электрифицированных
участках входные
светофоры
размещают на
расстоянии
300 м (а не 50 м), т. е. до
воздушных
промежутков
контактной
сети, расположенных
перед первыми
стрелочными
пере­водами.

Выходные
светофоры
должны устанавливаться
для каждого
отправочного
пути впереди
места, предназначенного
для стоянки
локомотива
отправляющегося
поезда.
